ZRJ1型柱塞计量泵
原理
通过柱塞的往复运动直接将工作介质（黄色）吸入和排出。由于柱塞和密封都接触介质的情况下，选择合适的柱塞材质和密封形式可保证泵在运转过程中具有理想的性能。
柱塞泵头结构简单、经济、计量精度高，需要选择和维护好密封。柱塞和密封之间横向自动对中性确保二者之间磨损小。 柱塞材质有不锈钢、氧化陶瓷，氧化陶瓷具有耐腐蚀和硬度高耐磨的特点。
主要性能参数
单头最大流量：6升/小时
最高排出压力：50MPa
稳态精度±1%
介质粘度：0-800mm²/s
输送介质温度可达450℃以上
主要应用
石油、石化/化工工艺过程中高压力大流量工况要求，或危险化学品注入及输送陆地及海上石油天然气撬装系统，核电、军工等特殊工艺应用环保、医药、造纸、食品其它行业的关键过程。
ZRJ1型柱塞计量泵性能参数
|
型号
Type |
流量L/h
Flow |
最高压力Mpa |
入出管联接 |
|
电机 |
|
0.18KW |
出口 |
入口 |
|
ZRJ1-0.1/10 |
0.10 |
10.0 |
Φ10(外径)x3管 |
Φ10(外径)x3管 |
|
ZRJ1-0.16/10 |
0.16 |
10.0 |
|
ZRJ1-0.25/10 |
0.25 |
10.0 |
|
ZRJ1-0.4/10 |
0.4 |
10.0 |
Φ12(外径)x3管 |
Φ12(外径)x3管 |
|
ZRJ1-0.7/10 |
0.7 |
10.0 |
|
ZRJ1-1.25/8 |
1.25 |
8.0 |
|
ZRJ1-2/5 |
2.0 |
5.0 |
|
ZRJ1-3.2/3.2 |
3.2 |
3.2 |
Φ14(外径)x3管 |
Φ14(外径)x3管 |
|
ZRJ1-5/2.0 |
5.0 |
2.0 |
|
ZRJ1-8/1.3 |
8.0 |
1.3 |
Φ18(外径)x3管 |
Φ18(外径)x3管 |
|
ZRJ1-14/0.8 |
14.0 |
0.8 |
|
ZRJ1-1.0/20 |
1.0 |
20.0 |
Φ10(外径)x3管 |
Φ10(外径)x3管 |
|
ZRJ1-1.3/20 |
1.3 |
20.0 |
|
ZRJ1-1.6/20 |
1.6 |
20.0 |
|
ZRJ1-2/20 |
2.0 |
20.0 |
|
ZRJ1-2.5/20 |
2.5 |
20.0 |
Φ12(外径)x3管 |
Φ12(外径)x3管 |
|
ZRJ1-3.2/16 |
3.2 |
16.0 |
|
ZRJ1-4/12.5 |
4.0 |
12.5 |
|
ZRJ1-5/10 |
5.0 |
10.0 |
|
ZRJ1-6.3/8 |
6.3 |
8.0 |
|
ZRJ1-8/6.3 |
8.0 |
6.3 |
|
ZRJ1-10/5 |
10.0 |
5.0 |
|
ZRJ1-12.5/4 |
12.5 |
4.0 |
|
ZRJ1-16/3.2 |
16.0 |
3.2 |
Φ14(外径)x3管 |
Φ14(外径)x3管 |
|
ZRJ1-20/2.5 |
20.0 |
2.5 |
|
ZRJ1-25/2 |
25.0 |
2.0 |
|
ZRJ1-32/1.6 |
32.0 |
1.6 |
|
ZRJ1-40/1.3 |
40.0 |
1.3 |
Φ18(外径)x3管 |
Φ18(外径)x3管 |
|
ZRJ1-50/1.0 |
50.0 |
1.0 |
|
ZRJ1-63/0.8 |
63.0 |
0.8 |
|
ZRJ1-80/0.63 |
80.0 |
0.63 |
|
ZRJ1-100/0.5 |
100 |
0.5 |
GB/T9119
DN15PN6RF |
GB/T9119
DN15PN6RF |
|
ZRJ1-125/0.4 |
125 |
0.4 |
|
ZRJ1-160/0.3 |
160 |
0.3 |
GB/T9119
DN15PN6RF |
GB/T9119
DN15PN6RF |
|
ZRJ1-200/0.25 |
200 |
0.25 |
ZRJ1型柱塞计量泵安装尺寸
|
型号 |
A |
B |
C |
D |
|
ZRJ1-0.1/10 |
91 |
75 |
Φ10(外径)x3管 |
Φ10(外径)x3管 |
|
ZRJ1-0.16/10 |
91 |
69 |
|
ZRJ1-0.25/10 |
|
ZRJ1-0.4/10 |
118 |
65 |
Φ12(外径)x3管 |
Φ12(外径)x3管 |
|
ZRJ1-0.7/10 |
118 |
65 |
|
ZRJ1-1.25/8 |
124 |
81 |
Φ12(外径)x3管 |
Φ12(外径)x3管 |
|
ZRJ1-2/5 |
124 |
83 |
|
ZRJ1-3.2/3.2 |
165 |
90 |
Φ14(外径)×3管 |
Φ14(外径)×3管 |
|
ZRJ1-5/2 |
165 |
91 |
|
ZRJ1-8/1.3 |
139 |
100 |
Φ18(外径)x3管 |
Φ18(外径)x3管 |
|
ZRJ1-14/0.8 |
156 |
119 |
|
ZRJ1-1/20 |
91 |
75 |
Φ10(外径)x3管 |
Φ10(外径)x3管 |
|
ZRJ1-1.25/20 |
|
ZRJ1-1.6/20 |
91 |
69 |
|
ZRJ1-2/20 |
|
ZRJ1-2.5/20 |
118 |
65 |
Φ12(外径)x3管 |
Φ12(外径)x3管 |
|
ZRJ1-3.2/16 |
|
ZRJ1-4/12.5 |
118 |
65 |
|
ZRJ1-5/10 |
|
ZRJ1-6.3/8 |
124 |
81 |
Φ12(外径)x3管 |
Φ12(外径)x3管 |
|
ZRJ1-8/6.3 |
|
ZRJ1-10/5 |
124 |
83 |
|
ZRJ1-12.5/4 |
|
ZRJ1-16/3.2 |
165 |
90 |
Φ14(外径)×3管 |
Φ14(外径)×3管 |
|
ZRJ1-20/2.5 |
|
ZRJ1-25/2 |
165 |
91 |
|
ZRJ1-32/1.6 |
|
ZRJ1-40/1.3 |
139 |
100 |
Φ18(外径)×3管 |
Φ18(外径)×3管 |
|
ZRJ1-50/1 |
|
ZRJ1-63/0.8 |
156 |
119 |
|
ZRJ1-80/0.63 |
|
ZRJ1-100/0.5 |
144 |
114 |
DN15-PN6 RF GB/T9119 |
DN15-PN6 RF GB/T9119 |
|
ZRJ1-125/0.4 |

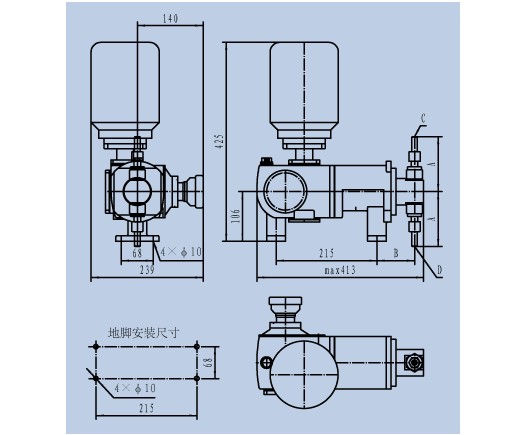

ZRJ1型柱塞计量泵安装图
