ZRJ6-M型液压隔膜计量泵
发布日期:2018-06-13 16:59:22

上一页

下一页

ZRJ6-M型液压隔膜计量泵性能参数


型号
  Type

流量L/h
  Flow

最高压力 Mpa
  Maxium pressure

电机 Motor
  11kW

电机 Motor
  18.5kW

ZRJ6-M-620/20(16)

620

16

25

ZRJ6-M-780/20(12.5)

780

12.5

20

ZRJ6-M-1000/16(10)

1000

10

16

ZRJ6-M-1250/12.5(8)

1250

8

12.5

ZRJ6-M-1600/10(6.3)

1600

6.3

10

ZRJ6-M-2000/8(5)

2000

5

8

ZRJ6-M-2500/6.3(4)

2500

4

6.3

ZRJ6-M-3200/5(3.2)

3200

3.2

5

ZRJ6-M-4000/4(2.5)

4000

2.5

4

ZRJ6-M-5000/3.2(2)

5000

2

3.2

ZRJ6-M-6300/2.5(1.6)

6300

1.6

2.5

ZRJ6-M-8000/2(1.25)

8000

1.25

2

ZRJ6-M-10000/1.6(1)

10000

1

1.6

ZRJ6-M-12500/1.25(0.8)

12500

0.8

1.25

ZRJ6-M-16000/1.0(0.6)

16000

0.6

1.0


ZRJ6-M型液压隔膜计量泵安装尺寸

型号 Type

A1

A2

B

C

D

ZRJ6-M-620/25(16)

361

361

180

DN32-PN260RFGB/T9116.1

DN32-PN6RF(Rp)GB/T9119

ZRJ6-M-780/20(12.5)

ZRJ6-M-1000/16(10)

361

361

180

DN32-PN150RF(NPT)GB/T9116.1

DN32-PN6RF(RP)GB/T9119

ZRJ6-M-1250/12.5(8)

ZRJ6-M-1600/10(6.3)

311

311

180

DN40-PN110RF(NPT)GB/T9116.1

DN40-PN6RF(Rp)GB/T9119

ZRJ6-M-2000/8(5)

ZRJ6-M-2500/6.3(4)

330

310

189

DN50-PN50RF(NPT)GB/T9116.1

DN50-PN6RF(Rp)GB/T9119

ZRJ6-M-3200/5(3.2)

ZRJ6-M-4000/4(2.5)

389

329

210

DN65-PN40RF(Rp)GB/T9119

DN65-PN6RF(Rp)GB/T9119

ZRJ6-M-5000/3.2(2)

ZRJ6-M-6300/2.5(1.6)

391

391

242

DN80-PN40RF(Rp)GB/T9119

DN80-PN6RF(Rp)GB/T9119

ZRJ6-M-8000/2(1.25)

ZRJ6-M-10000/1.6(1)

431

436

252

DN100-PN40RF(Rp)GB/T9119

DN100-PN6RF(Rp)GB/T9119

ZRJ6-M-12500/1.25(0.8)

ZRJ6-M-16000/1.0(0.6)

436

436

252

DN100-PN40RF(Rp)GB/T9119

DN100-PN6RF(Rp)GB/T9119

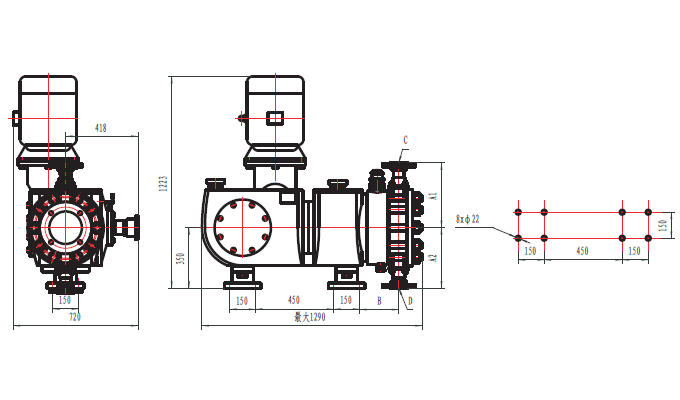

ZRJ6-M型液压隔膜计量泵安装图
